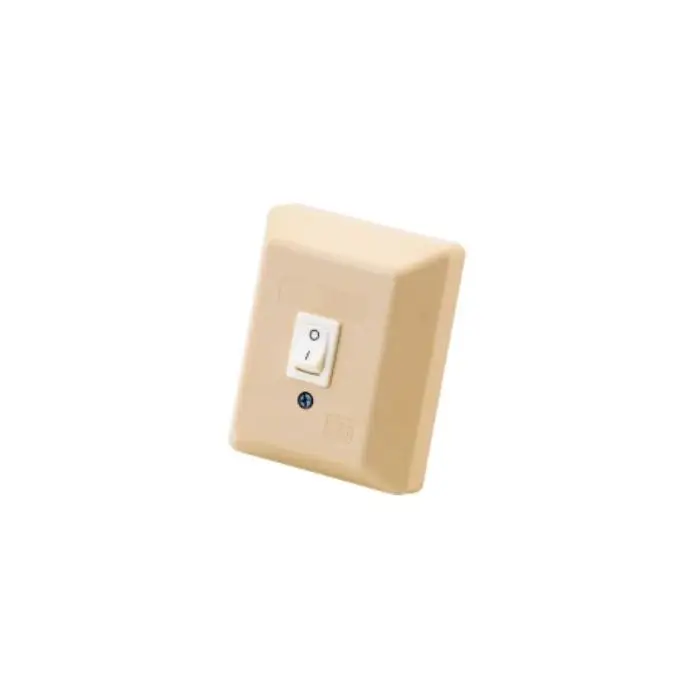

ZE-KOM Starkstromanschaltrelais (SAR), Typ 1, AP

ZE-KOM Starkstromanschaltrelais (SAR), Typ 1, AP

Das Starkstrom-Anschaltrelais (SAR) mit monostabilem Relais dient als Telefonrufrelais zur Übergabe von ankommenden Rufstromsignalen von analogen Nebenstellen (50 V ~, 25/50 Hz) auf beliebige Signalgeräte mit eigener Stromversorgung (z.B. 230 V~ Netzspannung). Anschalten an die Anschlussleitung parallel zur Endstelle möglich. Max Kontaktbelastbarkeit: Schaltstrom: 8A/250 VAC (150 VDC), Schaltleistung: 2000 VA/ 150 W.

• Anschluss an die a/b-Leitung des analogen Telekommunikationsnetzes parallel zur Endstelle (polungsunabhängig) oder über W-Ader
• Ansteuerung über Rufwechselspannung (abschaltbar)
• Kein Mitschalten des Relais bei Wählimpulsen
• Speisung aus der Anschlussleitung
• Einsatz auch an TK-Anlagen
• Schutz gegen Überspannungen auf der Anschlussleitung
• Lageunabhängige Montage
• Hohe Strombelastbarkeit des potentialfreien Schaltkontaktes (Schließer) bei Gleich- und Wechselspannung
• Erfüllung der Sicherheitsanforderungen gemäß EN 60950 (Berührungsschutz, Luft- und Kriechstrecken)
• für Innenräume

Technische Daten Betriebsspannung: a/b-Anschluss: 32-75 VAC / 23–54 Hz Scheinwiderstand: Z = 10 kOhm ± 10 % (bei 25 Hz) Einfügungsdämpfung: < 0,5 dB (im Gesprächszustand) Isolationswiderstand: La/Lb > 5 M Kontaktbelastbarkeit: 8 A, 250 V AC 8 A, 150 V DC (Maximalwerte) 2000 VA 150 W Betriebstemperatur: !20 °C bis +55 °C Farbe: perlweiss RAL 1013.
